SFD硬快门

青岛赛富迪智能科技有限公司

硬质快速门产品推荐书







硬质快速门简介

硬质涡轮快速门--集保温、节能、密封、高效、抗风、环保于一身的新型金属工业门，开启速度快，运行安全，适用于需要频繁高速启闭的物流通道、仓储、恒温厂房、冷库等需场所。采用该门型能为企业节约大量因空气流通而产生能量损耗，比普通工业滑升门、卷帘门节约能源约 180%左右。该门型的快速开启和关闭使企业在生产及物流的转运速度上得到极大的提高，门是企业物流及生产的必经通道，它的使用与选型直接关系着企业生产及物流的效率。

赛富迪硬快具有很高的可靠性、实用性、易操作及快速修复等特性。驱动控制采用了稳定、节能、准确的伺服控制系统来保障门体的可靠运行，可确保每年需要的无故障运行达8万次以上。

赛富迪硬快优势

优势1、保温性能好，抗风等级高

能为企业节约大量因空气流通而产生能量损耗，比普通工业滑升门、卷帘门节约能源约 180%左右。门板采用双 0.7mm 厚双层铝板经流水线一次复合成型，中间为（聚氨酯发泡）。具有保温好、重量轻、强度大、抗冲击等特点，抗风等级≤12。

优势2、开启速度快

硬质快速门涡轮导轨有利于门体的加速，使门体在高速运行中噪音小，更加平稳，开启速度每秒最高达到 600-1500mm（甚至安全开关速度每秒钟超过3000mm）。

优势3、安全性能高

采用涡轮结构，安全指数更高。采用 稳定、节能、准确的驱动系统保障门体的可靠运行，确保每年无故障运行8 万次以上。



主要部件材料及说明



零部件 名称	材料及说明		厂家
门板	防夹手门板 板厚40mm	优质0.7mm厚铝板经流水线一次复合成型，中间填充聚氨酯（PU）发泡材料。门板厚度为40mm,宽度220mm，表面经过阳极氧化加有机着色处理，抗风强度可达12级根据国际色卡标准颜色；可选颜色金色、白色、闪银、蓝色、灰色、咖啡色等多种； 防夹手接口，安全性能高；	青岛赛富迪
导向轨道	优质铝合金	涡轮导向承重轨道，确保门板在启闭过程的高速运行，门板与轨道转动摩擦使噪音有效控制。	青岛赛富迪
护罩、轨道	优质钢板	采用钢板经激光切割、数控折弯而成的精准成型，长久不生锈，外部美观、防尘、轻松清洁	青岛赛富迪
透明视窗	优质的聚碳酸酯板	双层结构的设计既保证门体内外的保温效果，又保持了良好的透明性及采光效果，其内外清晰可见，外观彰显档次。	青岛赛富迪
密封条	三元乙丙	导轨密封，门体顶部密封、门体底密封，多重密封确保门体内外的气密以及隔离效果。	河北沃美诺
电机	快速门专用 电机	电机驱动系统采用伺服电机系统：品牌编码器；刹车系统；大惯量行星减速机；应急手动开启机构； 同轴电机的恒扭力输出，使安全防护装置（如红外线等）的功能发挥到最佳，快速反弹； 过载能力强，在一些高频次场合开关一天可以工作千次以上。	伺服
安全保护装置	红外线安全保护电眼	门框两侧设有对射电眼，快速门下方有障碍物时，门体保持开启状态；当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降。可以利用外接红外线装置，来控制门的快速反弹。可通过参数的修改来简便的设定反弹速度。也可通过修改参数来决定红外装置的功能定义	天津杰泰克
	底部安全保护边	当门体在下降时，由于物体处在红外线安全保护的盲区时，门体压在下方障碍物时，门体迅速停止开门，有效的保护下方物体或行人避免事故	蝴蝶
控制箱	加厚型IP54控制箱，符合国家电气安全标准	二相220V功率0.75-1.5KW,控制箱上带有主电源控制开关，急停按钮，手动自动转换按钮，手动控制上升下降按钮。 电机过载过流保护。	青岛赛富迪



硬质快速门各部件说明

1、门体机构

门板为分体装配结构：防夹手门板、消音承重铰链、聚氨酯导向轮等几个部分组成：

保温门板厚度为40mm，表面经过阳极氧化加有机着色处理，抗风强度可达12级根据国际色卡标准颜色；可选颜色铝合金原色、珍珠白、消防红等多种；

防夹手接口，安全性能高；

铰链承重方式设计使门板接合处不受力，门板之间不接触，长时间后还可保持平整性；门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动，高速运行时。

2、轨道

铝合金涡轮导向承重轨道，符合快速变速使用的导轨系统，有效的防止震动和噪音的产生。根据现场安装结构可分为：涡轮吸入式、椭圆吸入式、重直提升式、90度标准拐弯提升式或更多的轨道方式，标准为涡轮吸入式。

3、透视窗

优质的聚碳酸酯板，双层结构的设计既保证门体内外的保温效果，又保持了良好的透明性及采光效果，其内外清晰可见，外观彰显档次。

4、电机

电机驱动系统采用伺服电机系统：品牌编码器；刹车系统；大惯量行星减速机；应急手动开启机构；

恒扭力输出，使安全防护装置（如红外线等）的功能发挥到最佳，快速反弹；

过载能力强，在一些高频次场合开关一天可以工作千次以上。

5、       控制箱

涡轮硬质快速门采用专用控制系统，系统通过接收电机编码器信号来精确控制门体的开启高度；

二相220V，功率0.75-1.5KW,控制箱上带有主电源控制开关，急停按钮，手动自动转换按钮，手动控制上升下降按钮。

6、末端缓冲

基于伺服电机的恒扭矩的特性，使门体运行起来更为平稳，并解决了门体在运行中的燥音问题，末端缓冲技术有效保护减速机与运行机构的刚性损伤，可按实际需要数字式调节不同速度，快-慢-停全程变化，减低各部件磨伤，尤其对减速机构的保护最为突出。

7、平衡系统

两侧门柱内部配平衡弹簧，和门板重量保持一定的平衡性，同时减轻电机运行时的负载，运行顺畅自如。

8、手动功能

停电时，随时打开电机刹车，借助平衡系统将门体托起，可有效的解决因停电或故障而引起的门体不能开启的问题。

9、密封性能

导轨密封，门体顶部密封、门体底密封，多重密封确保门体内外的气密以及隔离效果。

10、安全系统

红外线安全保护电眼：门框两侧设有对射电眼，快速门下方有障碍物时，门体保持开启状态；当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降。可以利用外接红外线装置，来控制门的快速反弹。可通过参数的修改来简便的设定反弹速度。也可通过修改参数来决定红外装置的功能定义，例如碰红外时，是单次起作用反弹还是长期使门不动弹等功能，都能通过修改参数来决定。

底部安全保护边：当门体在下降时，由于物体处在红外线安全保护的盲区时，门体压在下方障碍物时，门体迅速停止开门，有效的保护下方物体或行人避免事故。

11、手动开启

标准一键按钮带急停开关；断电后手动开启方式。



硬质快速门提升门提升方式



涡轮吸入式：螺旋式轨道





















       椭圆吸入式：椭圆式轨道





















   标准拐弯提升式：翻板式轨道











青岛赛富迪硬质快速卷帘门标准配置表
项目		配置选项	配置说明	标准配置
门板	门板材质、尺寸	防夹手220mm	采用双 0.7mm 厚双层铝板经流水线一次复合成型，中间为聚氨酯发泡，门板总厚度为40mm，接口防夹手设计，防止人手操作时被夹住。抗风等级≤12 级	▇
	门板颜色	铝合金原色	多色可选	▇
	透明视窗（2条）	优质聚碳酸酯板，双层结构	优质的聚碳酸酯板，双层结构设计既保证门体内外的保温效果，又保持了良好的透明性及采光效果	▇
门体安装位置		内装
		外装
动力 系统	电机	格兰德	快速门专用电机，功率0.75kw-1.5kw
		宝久伺服		▇
	安装位置	左置		根据现场确定
		右置
控制 系统	控制柜	格兰德	二相220V/三相380V，功率0.75-1.5-2.2KW
		宝久伺服		▇
轨道方式		螺旋式
		椭圆式
		翻板式
控制方式		控制箱按钮	设有开、关、停，及应急按钮	▇
		外加按钮	设有外加按钮	▇
		雷达	感应移动的物体，包括人/叉车/手推车等，感应范围及灵敏度可预设	选配
		地磁	检测金属物体，灵敏度可调节
框架 材料	门框材料	优质镀锌板	经激光切割、数控折弯精准成型	▇
	护罩材料	优质镀锌板	经激光切割、数控折弯精准成型	▇
安全装置		红外保护装置	快速门下方有障碍物时，门体保持开启状态；当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降	▇
		安全底边	当门体压在下方障碍物时，门体讯速反弹，有效的保搬下方物体或行人避免事故	▇

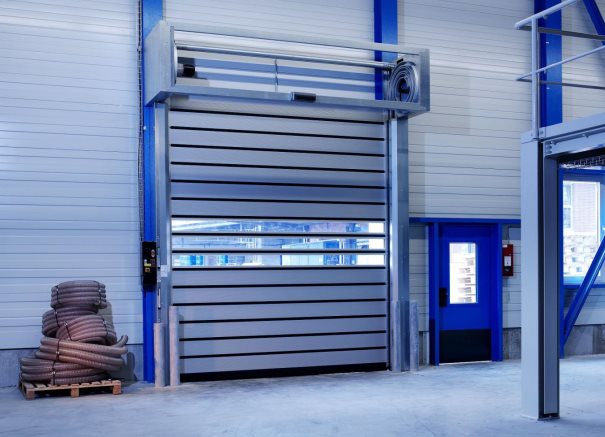

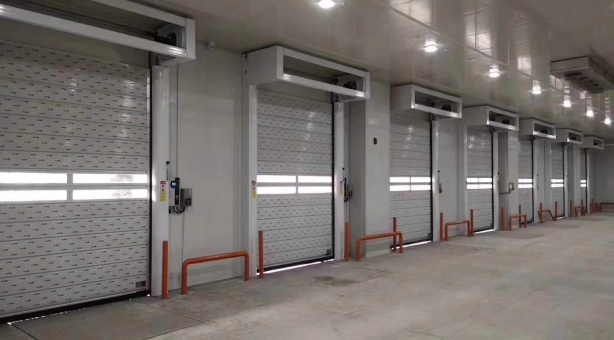

产品照片
