快速门产品推荐书





产品简介

快速门属于自动化控制设备。由门框架、高密度工业基布门体、控制系统、高速驱动电机、安全系统等组成。通过自动感应装置（雷达或地磁）控制，随着工作人员和各类车辆的进出，能够迅速、灵活、无噪声地开启和关闭的工业门。

经特殊处理的门体，更好的保持操作空间的清洁。还能够最大限度的降低由操作空间和外部的温差而产生的空气对流，节省能源，创造理想的操作空间。

赛富迪生产的快速门不但满足了其快速、安全、可靠的要求，更增强了使用场合的密封、保温、防虫、防静电、防紫外线。对节约能源、提高工作效率、创造良好的工作环境、提升企业形象起到了积极的促进作用。

赛富迪快速卷帘门优势：

优势1:优质钢质轨道，表面经喷塑处理，耐腐蚀，内设密封条，增强密封性能。

优势2: 编码器控制，定位准确、操作方便。

优势3: 整门无焊接，便于检修、美观卫生。

主要部件材料及说明

零部件 名称	材料及说明
软帘门体	高强度PVC刀刮涂层基布，门帘厚度0.8mm。蓝色(多色可选 )	耐磨，耐刮，抗撕裂，抗腐蚀，易清洗，经久耐用，体底座和中间部位均内置防风加强杆。抗风强度达到500ON。
抗风杆	铝合金抗风杆	表面经氧化处理，增加抗风性能
门体框架、门槽	优质钢板	经喷塑、高温烘烤等工艺精心制作，既增加产品的美观性又提高了产品的防腐性和耐用性，即使在恶劣的天气下也不会变色、变形。
门体护罩、电机护罩	优质钢板	表面喷塑处理
轨道	优质钢板	表面喷塑处理
五金配件	联接件与紧固螺丝等	表面镀锌处理
快速门专用电机	功率视门体大小	宝久伺服
行程控制	绝对值编码器，性能稳定可靠	宝久伺服
控制箱	控制门体开、关、停	宝久伺服
光电安全保护	门体向下运行，当测试到物体时门体反转向上	神悦
密封系统	PVC基布	可与各种不平坦地面紧密结合
	密封毛刷	轨道内有密封材料，能有效阻挡雨水、灰尘等杂物侵入，并起到隔热、隔音、保温及密封效果
开启方式	外加手动按钮	设有外加按钮，方便操作
开启速度	0.5-0.8m/S	可调
关闭速度	0.5m/S	可调





快速卷帘门各部件说明：



1．布帘

高强度PVC刀刮涂层基布，门帘厚度0.8mm。蓝色(多色可选 ），耐磨，耐刮，抗撕裂，抗腐蚀，易清洗，经久耐用，体底座和中间部位均内置铝合金防风加强杆。抗风强度达到500ON。使用温度-30--+70℃。

 2.轨道：

 采用优质钢板理经喷塑、高温烘烤等工艺精心制作，既增加产品的美观性又提高了产品的防腐性和耐用性，即使在恶劣的天气下也不会变色、变形。

  3. 安全配置：

门帘下面有红外线感应装置，人车经过时门帘不下滑。

4． 开启方式：

手动或自动控制系统以适应现场环境开启或关闭方式的不同要求。

手动方式：门两侧各有上升、下降及急停按钮一套，可实现操作。

自动开启方式：

配电箱内设有转换开关，需方可根据实际需要随意转换。

地磁、雷达，自动感应金属物体，双面检测（选配）。

5. 动力性能：

伺服电机，功率0.55-1.5KW,电源220V。

过载能力强，在一些高频次场合开关一天可以工作千次以上

6.开启速度

开启速度 0.5-0.8 m/s；关闭速度 0.5m/s。

7.控制系统：

具有高性能、高可靠性、高稳定性、高精准定位等特点；同时还具有软启动、缓停止功能，保证门体运转平稳增加使用寿命。

8.密封性能:

底部PVC基布密封,可与各种不平坦的地面严密结合。

导轨内置毛刷，可起到防尘，防虫，密封等作用。

9.抗风性能：

标准高强度铝合金抗风杆，可使门帘达到高强度抗风压效果。

10.应急功能：

所有快速门在无电源情况下可通过人力手动打开和关闭，以备在特殊条件下使用。

11、预留端口

电控系统预留：红外线安全保护开关，地磁感应开关，雷达感应开关，接绳开关，遥控开关，双门互锁，远程控制等工程改造时常用的一些信号接口，并采取开关量式信号接入，兼容性强。

12.日常运行保养与维护

1）正确使用相关电控装置，不违规操作；

2）门体开关时避免人、车、物处于门体运行范围；

3）保持门体部件不受其它外力撞击、干扰；

4）每三个月定期检查门体及各电控装置的使用情况；

5）保持运行轨迹之清洁、平整，无障碍物。大门近距离范围内没有大的电磁干扰；

6）控制电器的安装、维修和保养必须由专业人员进行；

7）遥控发射器务必专人使用保管，切勿用力按压、跌落，以免影响使用寿命；

8）请妥善保护好使用说明书，以备维修时作为参照。



快速门的多种控制方式：

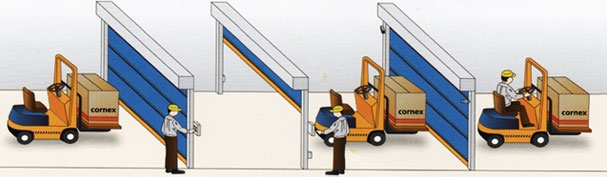

1、手动开关式：





1.推高机进入时,按下指示按键 2.门上升至全开状态 3.通过后按下指示的下降按钮 4.全关闭状态

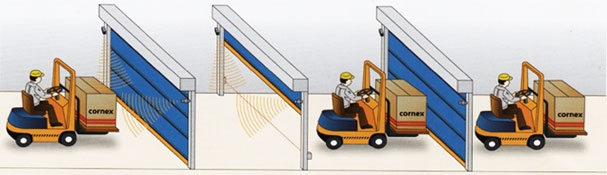

2、自动感应式



1.推高机要进入时,各种感应器收 2.门上升至全开状态 3.安全光电装置确认通过后,即自动下降 4.全关闭状态

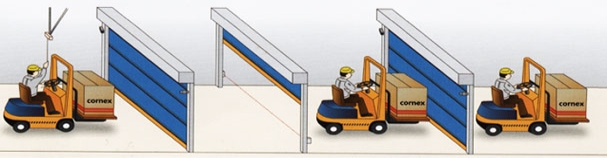

3、半自动式







推高机要进入时,拉下手动开关 2.门上升至全开状态 3.安全光电装置确认通过后,即自动下降 4.全关闭状态



门体多色可选







视窗样式可选

多种配件可选

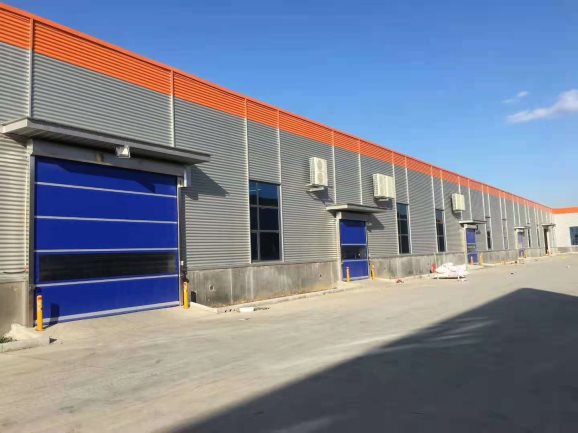

工程实例照片
